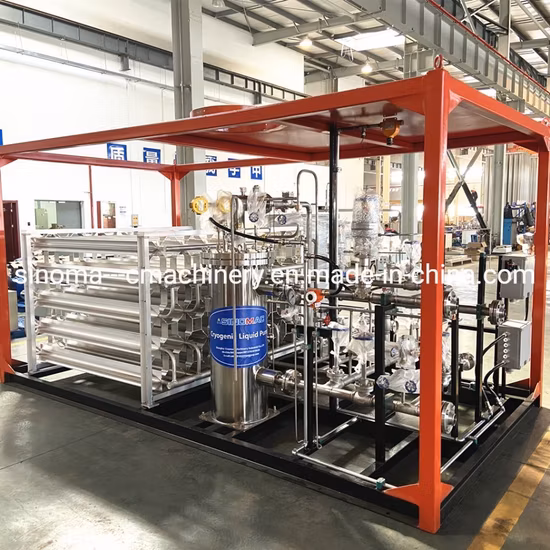

LNG 펌프, 소형 천연가스 액화, LNG 듀어 충전 펌프, 스키드

기본정보

모델 번호.	SMC-600-900/200
사양	SMC-1500L/H
등록 상표	SMC
기원	중국
HS 코드	8413810090
생산 능력	연간 20 세트

상품 설명

LNG 펌프, 소형 천연가스 액화, LNG 듀어 충전 펌프, 스키드

극저온 액체 산소, 질소, 아르곤, CO2, LNG 펌프 작업장, LNG-LCNG 충전소: 25MPa LNG 이송 펌프 스키드
하나. 소개1.1이 공정 시스템에 사용되는 매체: 액화천연가스(LNG) 설계 온도: -196 °C 작동 압력: 수중 펌프 전 ≤ 1.6 MPa, 펌프 후 ≤ 2.0 MPa; L-CNG 고압 펌프 ≤ 1.6 MPa 전, 펌프 후 ≤ 25 MPa;

1.2 LNG의 물리적 매개변수: 평균 분자량: 17.3 주요 구성 요소: 메탄(CH4) ~ 93.6%, 에탄(C2H6) ~ 4.12% 증발 온도: -162.3 ° C(대기압) 액체 밀도: ~ 426 kg/m3 가스 밀도 : 0.772 kg/Nm3 (15.5 °C) 가스/액체 부피 비율: ~625:1 (15.5 °C) 발화점: 650 °C 참고: LNG는 장소에 따라 다르기 때문에 물리적 특성 매개변수는 LNG 공급업체의 매개변수를 기준으로 합니다.

Two.LNG/L-CNG 충전소 프로세스 흐름도

1. 하역과정 : 주유소에 있는 LNG 수중펌프랙(하역트럭, 탱크부스터 포함)을 통해 탱크트럭에서 LNG(액체천연가스)를 주유소의 LNG 저장탱크로 이송합니다.
2. 가압 공정 : 하역 후 LNG 고압 펌핑 시스템을 통해 LNG를 23MPa 이상으로 가압한 후 고압 증발기 시스템(고압 증발기 포함)을 통해 CNG(고압 천연가스 재열기 및 시퀀스 제어반)로 가스화합니다. 압력 증발기, 고압 수조 전기 히터) 및 저장을 위해 고압 가스 실린더 그룹에 들어갑니다.
3. 가스 충전 공정: 고압 가스 실린더 그룹의 압력이 너무 낮아 정상적으로 재충전할 수 없는 경우 고압 펌프가 다시 시작되고 증발하여 고압 가스 실린더 그룹을 채우고 가압하여 차량을 재충전합니다.
4. 액체 충전 공정: LNG 수중 펌프 랙에 의해 LNG가 약 1.6MPa로 가압되고 파이프라인과 LNG 디스펜서를 통해 LNG가 차량의 실린더 그룹에 채워집니다.

셋째: 일반적인 프로세스 흐름도는 다음과 같습니다.

LNG/L-CNG 충전소 장비: L-CNG 고압 증발기 스키드

LNG/L-CNG 충전소 장비: LNG 수중 펌프 랙, LNG/L-CNG 충전소 제어 시스템, LNG 디스펜서, 기술 사양

기사	사양
유량 범위	3-80kg/분
최대 작동 압력	1,6MPa
작동 온도	-30~+55°C
입구 유량계 유형	1" 저온 질량 유량계 E+H/Emerson
측정 정확도
